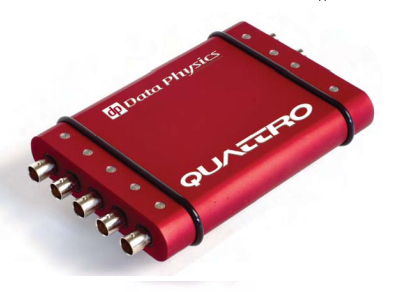

Quattro（DP240）振動噪聲數據采集分析儀
Quattro（DP240）振動噪聲數據采集分析儀包含了4 個輸入通道，2 個輸出通道和 1 個轉速通道，滿足大多數的工程測試。
Quattro（DP240）提供 USB2.0 接口，可以直接同 PC 或者筆記本電腦相連接，并且完全通過總線供電，這些性能使其具有便攜性與耐用性。。現在，您只需安裝軟件，用 USB 電纜連接它和您的個人電腦，即可開始輕松的測量分析。
在各種環境下記錄和分析數據
Quattro（DP240）具有緊湊的結構，以及全部通道可以同時以 204.8 kHz 采樣速率紀錄數據的能力，可以在機載、車載和工業環境下記錄數據。不到一磅的重量使它成為移動測試的優選平臺。
技術參數
輸入
2 到 4 個輸入通道
ADC 分析（模擬抗混迭濾波）：24 位
采樣分析（數字抗混迭濾波）：32 位浮點
耦合方式：AC/DC，差分，單端，ICP
抗混濾波器：所有頻帶內 100 dB 保護
動態范圍：120 dB
輸入量程：0.1，1.0，10.0 V
輸入阻抗：差分 100 k?；100 k? 和 50 ? 單端殼對地
至大輸入電壓：80 V 峰值，2.5 V 均方根值屏蔽（單端）
CMRR：60 dB（典型），f<40 kHz
幅值精度：+/-0.020 dB (0.2%FS)@1 kHz，對于 15 degC<t<40 degc="" <="" span="">
幅值波動：（數字 AAF）-0.005 dB，對于 0<f<fs 2.56="" <="" span="">
幅值下降：（模擬 AAF）5 kHz 時，-0.005 dB；25 kHz 時，0.010 dB；49 kHz 時，0.050 dB
剩余偏移：+/-0.1% FS 并且不大于 3 mvDC
相位精度：0.05 deg-0.5 deg，從 DC 到 40 kHz
輸入通道間竄擾：<-100 dB
輸入輸出通道間竄擾：<-90 dB
失真度：-100 dB@1 kHz
MIN采樣頻率：低于 1 Sps
MAX采樣頻率：204.8 kHz
MAX分析頻率：40 kHz 標準，93 kHz 選項
頻率精度：25 ppm
時域精度：25 ppm
轉速輸入
1 個通道
MAX頻率：200 kHz
輸入范圍：+/-24 VFS
可調閾值、保持、預比例
輸出
1 到 2 個通道
動態范圍：大于 100 dB
DA 位數：24 位 電壓范圍：10 VFS
輸出電流：1 mA Min.
失真度：-100 dB@ 1 kHz
輸出波形：任意波形，至長 65536 點；
長度不限的磁盤記錄波形（選項）
外觀
尺寸：14.2 cm×10.2 cm×2.3 cm 重量：544 g
工作溫度：0 到 55 oC
電源： USB 2.0 總線供電
指示燈：輸入 OK (4)，輸出 Active (2)，觸發(1)，DSP Active (1)，USB Active (1)
