一文搞懂圖像聲吶！單波束/多波束/分辨率…水下探測小白也能秒會
發布日期：2026-02-09 來源： 點擊：
一文搞懂圖像聲吶！單波束/多波束/分辨率…水下探測小白也能秒會
?? 水下 “看不清”？圖像聲吶幫你解鎖 “深海視力”！
你有沒有好奇過：深海漆黑一片，潛水員、科考船是怎么看清水下礁石、沉船，甚至追蹤魚群的？答案就是 ——圖像聲吶！
它就像水下的 “超聲波攝像頭”，用聲音代替光線成像，能穿透渾濁海水、深海黑暗，把水下世界變成清晰的黑白圖像。今天就用最通俗的比喻，帶大家搞懂圖像聲吶的核心概念、原理和關鍵指標，小白也能秒會～

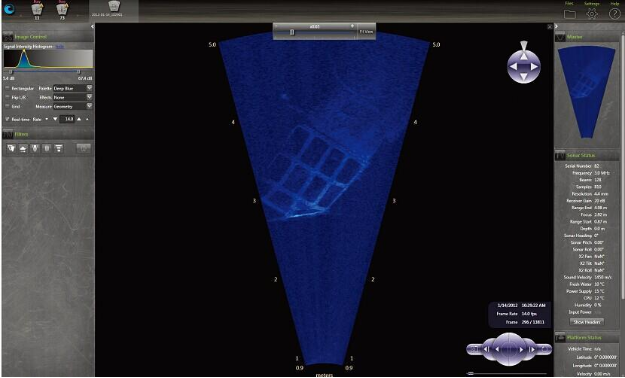

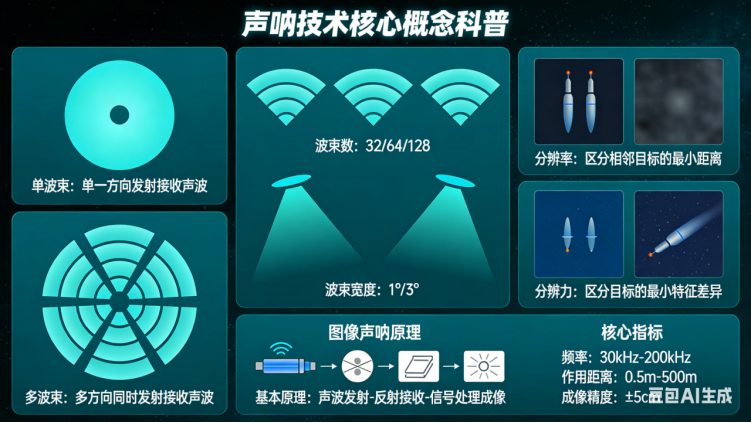

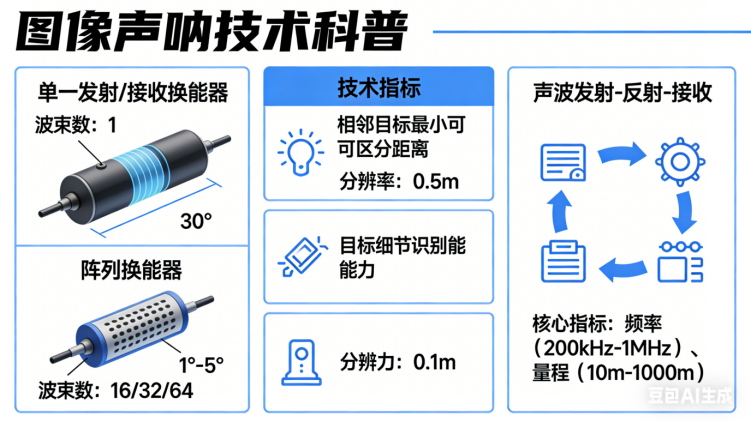

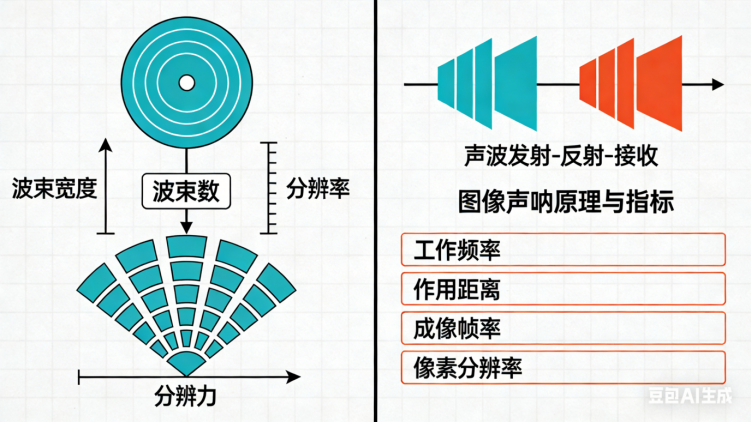

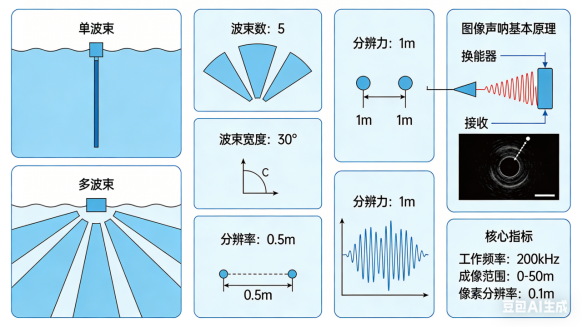

?? 先看 4 張示意圖
1. 單波束 vs 多波束對比圖
? 單波束 =“普通手電筒”：1 條粗聲波，只測 1 個點，效率低；多頭露營燈”：8 條窄聲波，覆蓋一片區域，效率翻倍（波束數 = 探測通道總數）
2. 波束寬度示意圖
? 寬波束（60°）=“散光手電”：照得廣，但目標模糊；? 窄波束（10°）=“激光筆”：照得準，目標清晰（窄波束 = 高精準）
3. 分辨率 vs 分辨力圖
? 低分辨：兩個近距小石塊→看成 “一個大石塊”（陰影重疊）；分辨：兩個小石塊→清晰分開（陰影獨立）
4. 圖像聲吶原理流程圖
發射聲波→水下傳播→碰到目標反射→接收回聲→處理數據→生成圖像（閉環流程，像蝙蝠回聲定位！）
?? 核心術語大白話（類比 “水下手電筒”，不繞彎）
1. 單波束 / 多波束：“光束數量決定探測效率”
? 單波束：普通手電筒，1 條光束 = 1 個探測通道，一次只能看 1 個點（比如測水深），效率低；
? 多波束：多頭手電筒，N 條光束 = N 個探測通道，一次看一片區域（比如水下 10 米寬范圍），是圖像聲吶成像的核心。
2. 波束數：“燈頭越多，圖像越細”
就是多波束的 “光束總條數”，常見 64/128/256/512 波束。數字越大，光束越密集，探測的 “采樣點” 越多，后續生成的圖像細節越豐富（256 波束＞64 波束，細節翻倍）。
3. 波束寬度：“光束粗細決定精準度”
? 窄波束（0.5°-1°）：激光筆，瞄準性強，能鎖定小魚、水下零件等小目標，但覆蓋范圍?。?/span>
? 寬波束（30°-60°）：露營燈，快速掃描大片區域，但目標成像模糊（只能看個大概輪廓）。
4. 分辨率：“圖像清不清，看它就夠了”
類比手機像素：分辨率高 = 照片清晰，能看清水下物體的紋理、邊緣（比如分清貝殼和石頭）；分辨率低 = 照片模糊，只能看出大致形狀。
?? 關鍵：分辨率由 “波束數 + 波束寬度” 決定 —— 波束數越多、波束越窄，分辨率越高！
5. 分辨力：“能不能分清兩個‘近距離目標’”
和分辨率相近，但更側重 “區分能力”：
? 分辨力強：能看出水下 10 厘米間距的兩個小石塊；
? 分辨力弱：會把它們看成一個大石塊。
簡單說：分辨率 = 圖像清不清，分辨力 = 能不能分清兩個東西，二者成正比～
?? 圖像聲吶基本原理：像蝙蝠一樣 “回聲定位”
聲吶的本質是 “聲音導航與測距”，圖像聲吶就是把 “回聲” 變成 “圖像”，步驟超簡單：
1. 發射聲波 ??：向水下發射高頻聲波（聲波在水下傳播比光線遠，是深海探測的 “最佳選擇”）；
2. 聲波反射 ??：聲波碰到礁石、魚群、沉船后，像光照鏡子一樣反射，形成 “回聲”；
3. 接收回聲 ??：接收器捕捉回聲，記錄兩個關鍵信息 ——
? 回聲返回時間：時間越長，目標越遠（按聲波速度算精準距離）；
? 回聲強度：反射越強，目標越大 / 越硬（比如金屬沉船 = 亮斑，泥沙 = 暗斑）；
1. 生成圖像 ??：處理器把無數 “回聲點” 轉換成像素，按位置、強度排列，形成黑白圖像 —— 亮 = 反射強，暗 = 反射弱，空白 = 純海水。
?? 一句話總結：圖像聲吶 =“水下超聲波攝像頭”，用聲音代替光線，解決深海 “看不清” 的難題！
?? 買 / 用必看！5 個核心指標（不踩坑）
1. 量程（探測距離）：“能看多遠”
? 近量程（0-50 米）：適合淺海、港口、潛水員探路、水下機器人作業；
? 遠量程（50-500 米）：適合深海搜救、沉船探測、海洋調查。
2. 波束參數（成像細節關鍵）
? 波束數：越多越好（256 波束＞64 波束），細節更密；
? 波束寬度：越窄越準（水平 0.5°-2°，垂直 10°-30°），減少目標重疊。
3. 分辨率（清晰程度）
? 橫向分辨率（左右）：比如 0.1 米 = 分清左右 10 厘米的兩個目標；
? 縱向分辨率（前后）：比如 0.2 米 = 分清前后 20 厘米的兩個目標；
? 規律：波束數越多 + 波束越窄 = 分辨率越高。
4. 幀率（動態流暢度）
每秒生成的圖像幀數（5-30 幀 / 秒），幀率越高，跟蹤魚群、移動設備時越流暢，不卡頓。
5. 工作頻率（量程 vs 分辨率平衡）
? 高頻（＞1MHz）：分辨率高，量程近（淺海精準探測）；
? 低頻（＜100kHz）：量程遠，分辨率低（深海大致掃描）；
? 建議：港口檢測選高頻，深海搜救選低頻。
?? 小貼士（實用干貨）
1. 文中示意圖可直接手繪、做 PPT 或 CAD 繪圖，教學、匯報都能用；
2. 若需更專業術語（如 “旁瓣抑制”）或產品指標對比，可留言告訴我；
3. 應用場景：水下作業、海洋調查、潛水探路、沉船搜救、魚群監測等。
?? 互動時間
你有沒有接觸過水下探測？或者想知道圖像聲吶在某個場景的具體應用？
